B3040G |
Output Power 输出功率: 1W~10W |
Weight 重量:180g(Approx.) |
|
Brushless DC Gear Motor-Typical Application 无刷直流减速电机-典型应用 Home Application:Kitchen Appliance, Electric Window&Curtain, Small Household Appliances Industry Facility: Transmission Equipment, Actuator 工业设备：传动机械，致动器 Electronic Equipment: Electric Valve, Small Switcher, Lighting Adjustor 电控设备：电动阀门，小型转换器，灯光调节器 Business Equipment: Electric Gate, Banking Facility, ATM, Vending Machine 商业设备：电动门禁，银行设施，ATM机，售卖机 Personal Care: Massager, Stroker, Vibrator个人护理：按摩器，摩挲器，振动器 |
|||

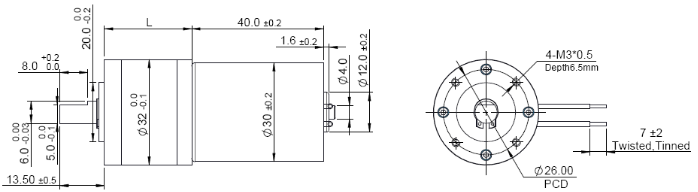

Outline Drawing 外形图:
Torque & Speed List: 力矩和转速列表
|
电机型号 |
减速比 |
5 |
11 |
21 |
38 |
52 |
72 |
100 |
242 |
334 |
424 |
|
B3040G-S01 （6V-2000） |
空载转速（r/min） |
400 |
182 |
95 |
52 |
38 |
28 |
20 |
8 |
6 |
5 |
|
负载转速（r/min） |
292 |
133 |
70 |
38 |
28 |
20 |
15 |
6 |
4 |
3 |
|
|
负载力矩（mNm） |
30 |
115 |
220 |
342 |
468 |
648 |
784 |
980 |
980 |
1176 |
|
|
B3040G-S02 |
空载转速（r/min） |
740 |
336 |
176
|
97 |
71 |
51 | 37 | 15 | 11 | 9 |
|
负载转速（r/min） |
698 |
218 |
151 |
55 |
39 |
33 |
14 |
10 |
7 |
3 |
|
|
负载力矩（mNm） |
15.6 |
43.9 |
63.1 |
150 |
196 |
196 |
294 |
294 |
392 |
392 |
|
|
B3040G-S03（24V-5475） |
空载转速（r/min） |
1095 |
498 | 260 | 144 | 105 | 76 | 55 | 23 | 16 | 13 |
|
负载转速（r/min） |
876 |
398 | 208 | 115 | 84 | 61 | 44 | 18 | 13 | 10 | |
|
负载力矩（mNm） |
120 |
231 | 392 | 684 | 784 | 784 | 784 | 980 | 980 | 1176 |
Gear Box Characteristic齿轮箱特征:
Notice: Data in this typical specification sheet are for other certain customer. Voltage, rated torque, speed, current, power and shaft extension feature & dimension can be changed to meet customer specific requirement.
