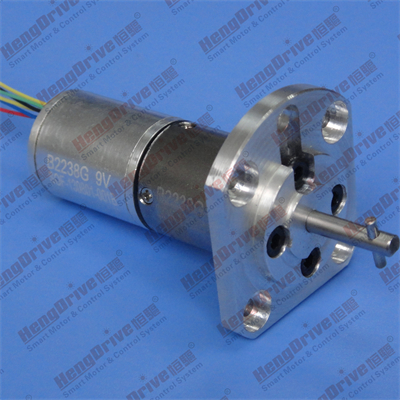

B2238G |
Output Power 输出功率: 0.3W~8W |
Weight 重量:80g(Approx.) |
|
Brushless DC Gear Motor-Typical Application 无刷直流减速电机-典型应用 Home Application: Electric Window, Electric Curtain, Small Appliances, Portable Equipment 家用电器：电动窗，电动窗帘，小家电，便携式器材 Industry Facility: Transmission Equipment, Gear System, Actuator 工业设备：传动机械，齿轮系统，致动器 Electronic Equipment: Electric Valve, Small Switcher, Lighting Adjustor 电控设备：电动阀门，小型转换器，灯光调节器 Business Equipment: Electric Gate, Banking Facility, ATM, Vending Machine 商业设备：电动门禁，银行设施，ATM机，售卖机 Personal Care: Massager, Stroker, Vibrator 个人护理：按摩器，摩挲器，振动器 |
|||

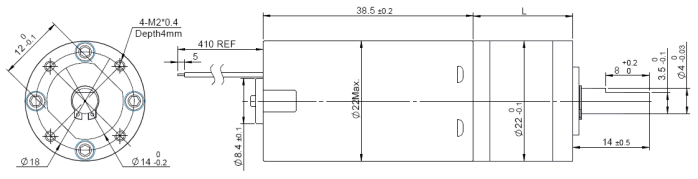

Outline Drawing 外形图:
Torque & Speed List: 力矩和转速列表
|
电机型号 |
减速比 |
5 |
16 |
23 |
64 |
90 |
107 |
256 |
361 |
509 |
1024 |
|
B2238G-S01 （6V-4000） |
空载转速（r/min） |
800 |
250 |
174 |
62 |
44 |
37 |
16 |
11 |
8 |
4 |
|
负载转速（r/min） |
1560 |
192 |
133 |
48 |
34 |
29 |
12 |
8 |
6 |
3 |
|
|
负载力矩（mNm） |
18.4 |
51.6 |
74.2 |
177 |
196 |
196 |
294 |
294 |
392 |
392 |
|
|
B2238G-S02 （12V-4480） |
空载转速（r/min） |
896 |
280 |
195 |
70 |
50 |
42 |
17 |
12 |
9 |
4 |
|
负载转速（r/min） |
698 |
218 |
151 |
55 |
39 |
33 |
14 |
10 |
7 |
3 |
|
|
负载力矩（mNm） |
15.6 |
43.9 |
63.1 |
150 |
196 |
196 |
294 |
294 |
392 |
392 |
|
|
B2238G-S03 （24V-9980） |
空载转速（r/min） |
1996 |
623 |
434 |
156 |
111 |
93 |
39 |
28 |
20 |
10 |
|
负载转速（r/min） |
1618 |
505 |
352 |
126 |
90 |
75 |
31 |
22 |
16 |
8 |
|
|
负载力矩（mNm） |
23.5 |
65.9 |
94.7 |
196 |
196 |
196 |
294 |
294 |
392 |
392 |
Notice: Data in this typical specification sheet are for other certain customer. Voltage, rated torque, speed, current, power and shaft extension feature & dimension can be changed to meet customer specific requirement.
