恒驱外径36mm系列无刷电机的接线方式说明

文章出处:责任编辑:恒驱电机作者:恒驱电机人气:-发表时间:2013-12-13 15:32:00

今天有客户再次问到了我们B3650M这款无刷电机的接线方式,这里和大家详细的说明一下。一般情况下,同一个系列的无刷电机,他们的接线方式都是一样的,这款36mm外径的无刷电机具体的接线方式如下。

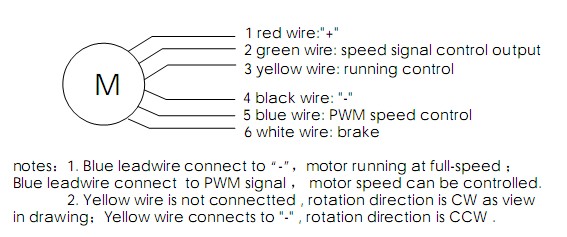

一般情况下,36mm外径的无刷电机通常是出6根线,分别是红、绿、黄、黑、蓝、白6种颜色,其中:

红线:电源正极

绿线:转速信号反馈

黄线:正反转。不接黄线,电机正转;黄线接负极,电机反转。

黑线:电源负极

蓝线:PWM调速。蓝线接电源负极的时候,电机以额定转速运行;如果需要调速,将蓝线接到客户给出调速信号的控制板上就可以了。

白线:刹车,也称为锁定。
